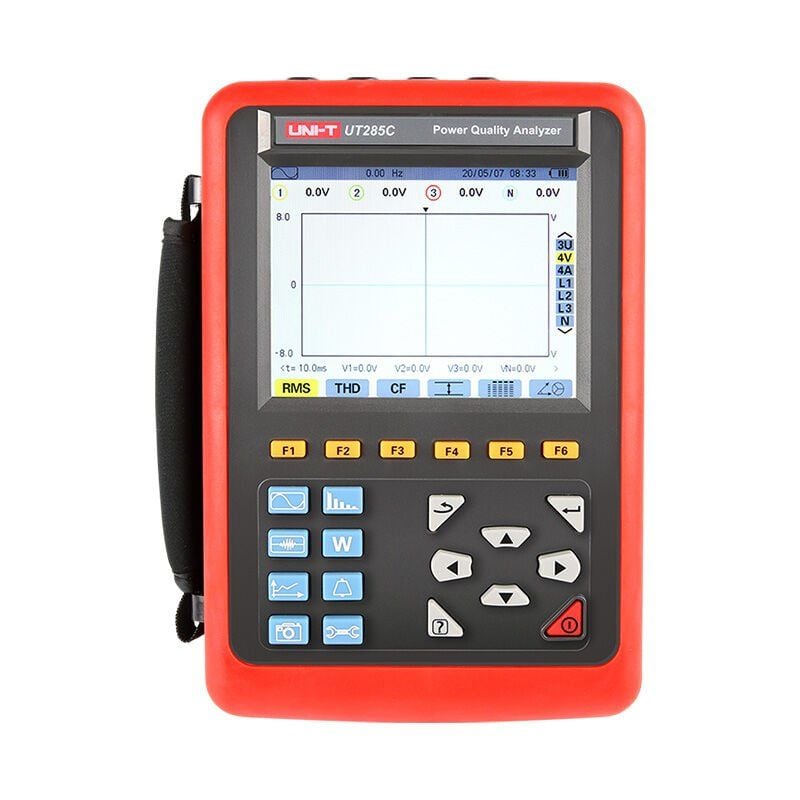

UNIT UT285C, modern elektrik sistemlerinin karmaşık güç kalitesi sorunlarını tespit etmek, analiz etmek ve raporlamak için geliştirilmiş yüksek performanslı bir analizör cihazıdır. DSP+ARM çift işlemci mimarisi ve 16 bit çözünürlüklü AD7655 analog-dijital dönüştürücüler ile donatılan cihaz, 1 MSPS örnekleme hızı ile elektrik şebekesindeki en küçük geçici olayları bile kaçırmadan yakalar.

5,6 inç renkli LCD ekranı, sezgisel arayüzü ve geniş ölçüm aralığı ile enerji yöneticileri, elektrik mühendisleri ve saha bakım ekipleri için vazgeçilmez bir teşhis aracıdır.

Teknik Özellikler:

• Ölçüm Kanalları: 4 gerilim kanalı (L1, L2, L3, N) ve 4 akım kanalı (L1, L2, L3, N) – toplam 8 kanal

• Gerilim Ölçüm Aralığı (Faz-Nötr): 1,0V ~ 1000V RMS

• Gerilim Ölçüm Aralığı (Faz-Faz): 1,0V ~ 2000V RMS

• Gerilim Ölçüm Doğruluğu: ±(%0,5 + 5dgt)

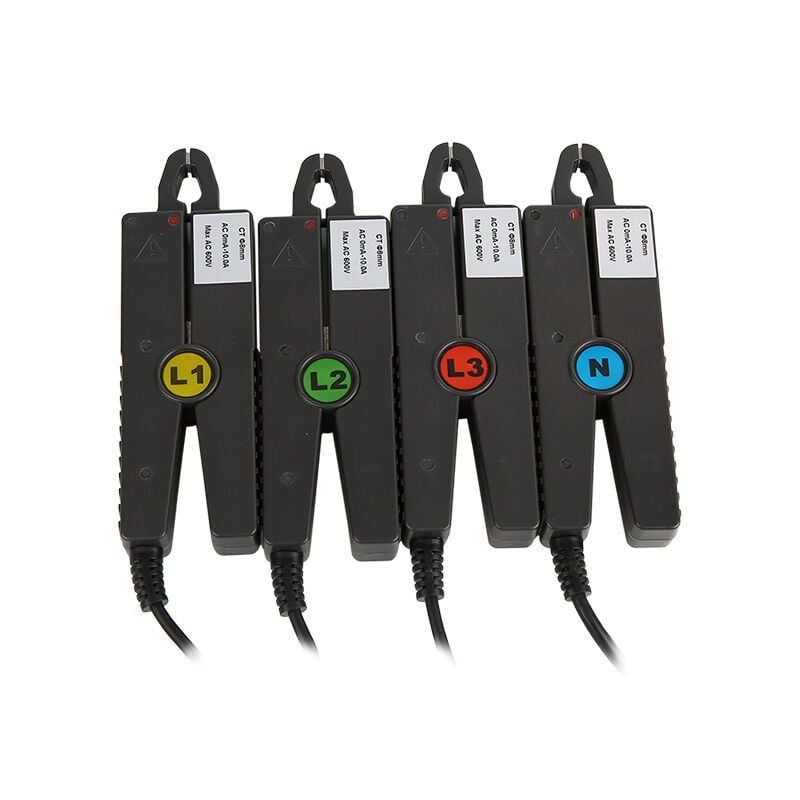

• Akım Ölçüm Aralığı: 10mA ~ 6000A (kullanılan akım probuna bağlı)

• Akım Ölçüm Doğruluğu: ±(%0,5 + 5dgt)

• Frekans Ölçüm Aralığı: 40Hz ~ 70Hz

• Frekans Ölçüm Doğruluğu: ±0,03Hz

• Aktif Güç (P) Doğruluğu: ±(%1 + 3dgt)

• Güç Faktörü (PF) Ölçüm Aralığı: 0,00 ~ 1,00

• Faz Açısı Ölçüm Aralığı: -179° ~ 180°

• Faz Açısı Doğruluğu: ±2°

• Harmonik Analizi: 0 ~ 50. harmonik (gerilim ve akım)

• Toplam Harmonik Distorsiyon (THD): Gerilim ve akım için ayrı ayrı hesaplama

• Üç Faz Dengesizliği Ölçümü: 0,0% ~ 100%

• Transformer K Faktörü: 1,00 ~ 99,99

• Ekran: 5,6 inç renkli LCD ekran (320 x 240 piksel)

• Örnekleme Hızı: 1 MSPS (saniyede 1 milyon örnek)

• Veri Kaydı: Dahili 2GB hafıza kartı, 5 saniye aralıklarla kayıt ile 300 güne kadar veri depolama

• Alarm Günlüğü: 12.800 adede kadar alarm kaydı

• Geçici Olay Kaydı: 150 adede kadar olay kaydı

• Arayüz: USB veri aktarımı

• Güç Kaynağı: Şarj edilebilir lityum-iyon batarya + harici güç adaptörü

• Güvenlik Sertifikası: IEC 61010 1000V CAT III / 600V CAT IV

• Çalışma Sıcaklığı: 0°C ~ 40°C

• Boyutlar: 263 x 168 x 68 mm

• Ağırlık: Yaklaşık 1,5 kg (pil dahil)

Öne Çıkan Özellikler:

• Kapsamlı Güç Parametreleri: Aktif güç (W), reaktif güç (VAR), görünür güç (VA), güç faktörü (PF), yer değiştirme faktörü (DPF/COSφ), tanφ, faz açısı ölçümleri

• 50. Harmoniğe Kadar Harmonik Analizi: Gerilim ve akım harmoniklerini 50. harmoniğe kadar analiz eder, her bir harmoniğin oranını ve açısını gösterir

• Gerçek Zamanlı Dalga Formu Gösterimi: 4 kanal gerilim ve 4 kanal akımın anlık dalga formlarını ekranda görüntüler

• Fazör Diyagramı: Vektör diyagramı ile sistemin faz ilişkilerini görsel olarak gösterir

• Geçici Olay Yakalama (Transient): Gerilim ve akımdaki ani yükselme, düşme ve geçici olayları yakalar

• Uzun Süreli Veri Kaydı (Trend Kaydı): Aynı anda 20 farklı parametreyi seçerek kaydedebilir

• Alarm ve Olay Günlüğü: 40 farklı parametre tipinde alarm tanımlanabilir

• PC Yazılımı ve Raporlama: USB arayüzü ile bilgisayara veri aktarımı ve detaylı rapor oluşturma

• Çift İşlemci Mimarisi: DSP+ARM işlemciler ile yüksek performans ve hızlı veri işleme

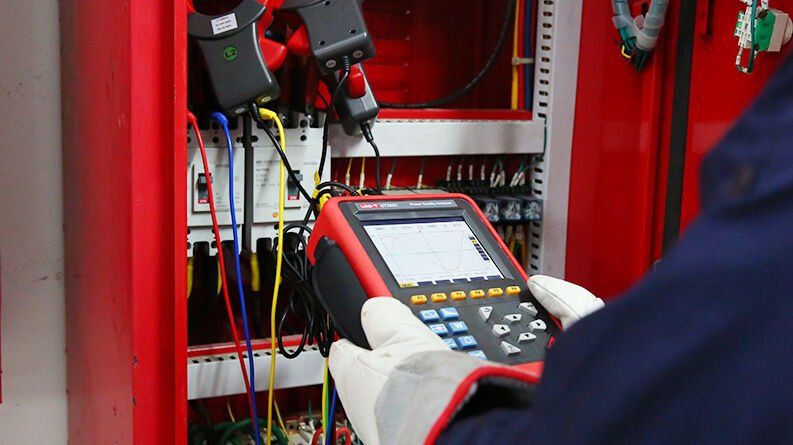

• Yüksek Güvenlik: 1000V CAT III / 600V CAT IV güvenlik sertifikası ile enerji panolarında güvenle kullanım

Kullanım Alanları:

• Endüstriyel tesislerde güç kalitesi analizi ve harmonik ölçümleri

• Enerji dağıtım sistemlerinde şebeke izleme ve arıza tespiti

• Güneş enerjisi santralleri (GES) ve rüzgar enerjisi tesislerinde enerji kalitesi denetimi

• Motor sürücüleri, UPS sistemleri ve kompanzasyon panolarında performans analizi

• Elektrikli araç şarj istasyonlarında şebeke etkileşim analizi

• Araştırma kurumları ve metroloji laboratuvarlarında elektriksel parametre ölçümleri

• Binalarda ve ticari tesislerde enerji etüdü ve verimlilik çalışmaları

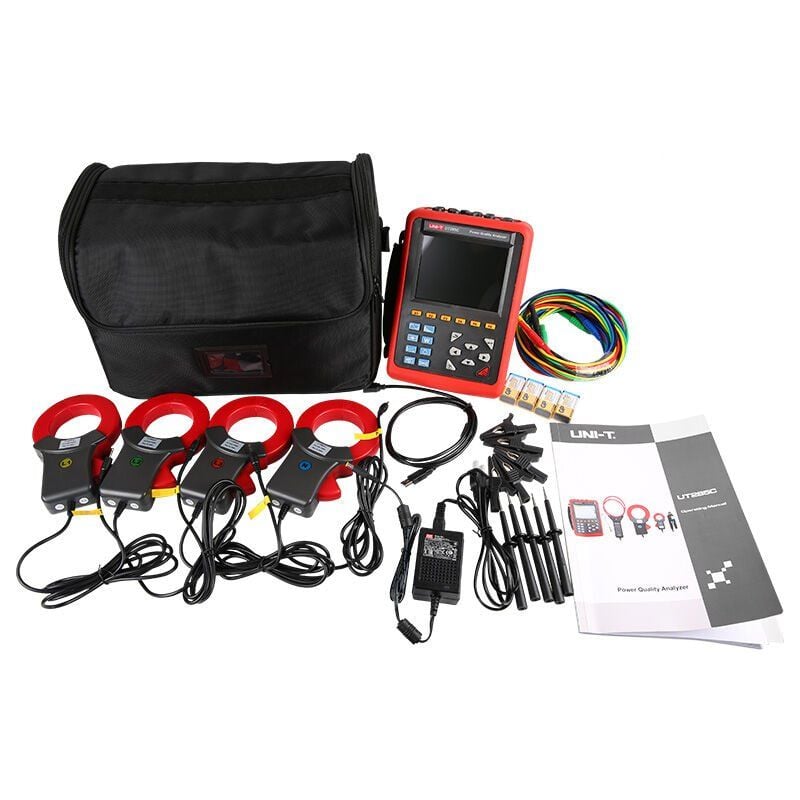

Standart Aksesuarlar:

• UT285C ana ünite

• 5 adet test probu (sarı, yeşil, kırmızı, mavi, siyah)

• 4 adet timsah kıskaç

• 4 adet 1000A akım kelepçesi

• Güç adaptörü ve şarj edilebilir lityum-iyon batarya

• 2GB hafıza kartı

• Taşıma çantası

• PC yazılımı ve kullanım kılavuzu
